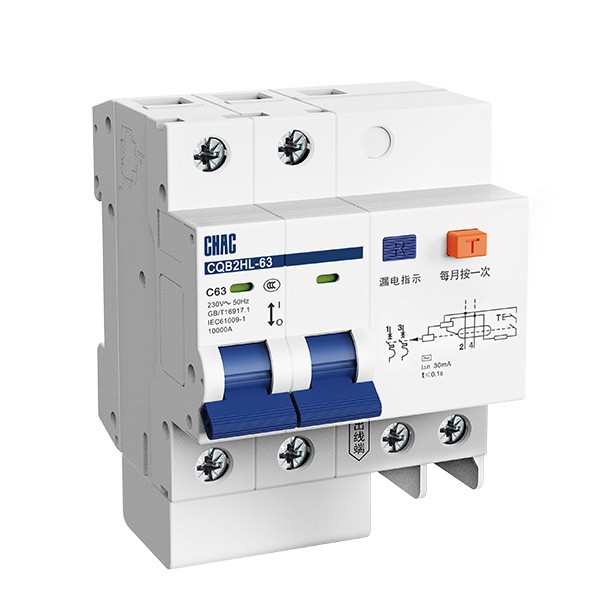

CQB2HL-63 電子式漏電斷路器
1 適用范圍
CQB2HL- 63系列剩余電流動作斷路器適用于交流50Hz，額定電壓至400V，額定電流至63A的電路中，當人身觸電或電網漏泄電流超過規定值時，剩余電流動作斷路器能在短時間內自動切斷電源，保證人身安全和防止設備因發生泄漏電流造成的事故。
剩余電流動作斷路器還具有過載和短路保護功能，可用來保護線路的過載和短路，亦可在正常情況下作為線路的不頻繁轉換之用。適用于工業、商業、高層和民用住宅等各種場所。
符合標準：GB/T16917.1
IEC 61009-1
2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a}產品型號，如CQB2HL-63；
b}斷路器的極數，如1P+N、2P、3P、3P+N、4P；
c}斷路器的脫扣類型、額定電流，如B型16A、C型32A、D型63A；
d}斷路器的額定剩余動作電流，如30mA、50mA、100mA、300mA;
e}訂貨數量，如100只
如訂購CQB2HL-63 2P C32 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~(1P+N、2P)、400V~（3P/3P+N/4P） |
| 額定電流(A) | 6、10、16、20、25、32、40、50、63 |
| 額定剩余動作電流I△n(mA) | 30、50、75、100、300 |
| 極數 | 1P+N、2P、3P、3P+N、4P |
| 額定短路分?jǐn)嗄芰cn(A) | 10000 |
| 機械電氣壽命(次) | 電氣壽命≥6000次，機械壽命≥20000次 |
| 擰緊力距（N.m） | 3.5 |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅱ、Ⅲ類 |
| 過電流特性 | 見表2 |
表2 過電流脫口特性(基座溫度30℃)
| 序號 | 型式 | 脫扣器額定電流ln(A) | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 備注 |
| a | B、C、D | 1.13ln | 冷態 | t≤1h | 不脫扣 | 電流在5s內穩定地上升 |
| b | B、C、D | 1.45ln | 緊接著a項試驗 | t＜1h | 脫扣 | |
| c | B、C、D | 2.55ln | 冷態 |
1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A) |
脫扣 | |
| d | B | 3ln | 冷態 | t≤0.1s | 不脫扣 | 通過閉合輔助開關接通電源 |
| C | 5ln | |||||
| D | 10ln | |||||
| e | B | 5ln | 冷態 | t＜0.1s | 脫扣 | 通過閉合輔助開關接通電源 |
| C | 10ln | |||||
| D | 20ln |
5 正常工作條件
1、 {C}周圍空氣溫度上限值不超過＋40℃，下限值不低于－5℃，24h平均值不超過＋35℃。
2、 {C}安裝地點的海拔高度不超過2000m。
3、 {C}安裝地點的大氣相對濕度在周圍最高溫度40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度不超過90%，同時該月的平均溫度部超過25℃，并考慮到溫度變化發生在產品表面上的凝露。
4、 {C}污染等級：2級。
5、 {C}安裝類別：Ⅱ、Ⅲ類。
6、 {C}斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置。
7、 {C}安裝處應無明顯沖擊和振動。
8、 接線方式：用螺釘壓緊接線，扭緊力矩 2.5N.m。
4 導線要求及銅導線截面積
| 截面積S(mm2) | 額定電流值In(A) |
| 1 | In≤6 |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
| 16 | 50＜In≤63 |
