CQB2LE-125 漏電保護斷路器
1 適用范圍
CQB2LE- 125系列剩余電流動作斷路器適用于交流 50Hz , 額定電壓至 400V，額定電流至125A 的電路中，當人身觸電或電網漏泄電流超過規定值時，剩余電流動作斷路器能在短時間內自動切斷電源， 保證人身安全和防止設備因發生泄漏電流造成的事故。剩余電流動作斷路器還具有過載和短路保護功能，可用來保護線路的過載和短路，亦可在正常情況下作為線路的不頻繁轉換之用。適用于工業、商業、高層和民用住宅等各種場所。
符合標準：GB/T14048.2 、IEC 60947-2
2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB2LE-125；
b)斷路器的極數，如1P、2P、3P、4P；
c)瞬時脫扣類型：C型、D型；
d)斷路器的額定電流，如63A、80A、100A、125A；
e)剩余動作電流，30mA、50 mA、75 mA、100 mA、300 mA；
f)訂貨數量，如100臺
如訂購CQB2LE-125 2P C100 30 mA 100臺
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~(1P+N/2P)、400V~（3P/3P+N/4P） |
| 額定電流(A) | 63、80、100、125 |
| 極數 | 1P+N、2P、3P、3P+N、4P |
| 額定短路分?jǐn)嗄芰cn(A) | 10000A，6000A（低分?jǐn)嘈停?/td> |
| 額定剩余動作電流I△n | 30mA、50 mA、75 mA、100 mA、300 mA |
| 機械電氣壽命(次) | 電氣壽命≥1500次，機械壽命≥8500次 |
| 擰緊力距（N-m） | 3.5N |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅲ類 |
| 過電流特性 | 見表2 |
表2 過電流保護特性（基準溫度30℃）
| 序號 | 型式 | 脫扣器額定電流ln(A) | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 備注 |
| a | C、D | 1.05ln | 冷態 |
1h（對ln≤63A） 2h（對ln＞63A） |
不脫扣 | 電流在5s內穩定地上升 |
| b | C、D | 1.3ln | 緊接著a項試驗 |
1h內（對ln≤63A） 2h內（對ln＞63A） |
脫扣 | |
| c | C、D | 2ln | 冷態 | 1s＜t＜300s | 脫扣 | |
| d |
C D |
8ln×80% 12ln×80% |
冷態 | t≤0.2s | 不脫扣 | 通過閉合輔助開關接通電源 |
| e |
C D |
8ln×120% 12ln×120% |
冷態 | t＜0.1s | 脫扣 | 通過閉合輔助開關接通電源 |
注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。
5 正常工作條件
1、 周圍空氣溫度上限值不超過＋40℃，下限值不低于－5℃，24h平均值不超過＋35℃。
2、 安裝地點的海拔高度不超過2000m。
3、 安裝地點的大氣相對濕度在周圍最高溫度40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度不超過90%，同時該月的平均溫度部超過25℃，并考慮到溫度變化發生在產品表面上的凝露。
4、 污染等級：2級。
5、 安裝類別：Ⅱ、Ⅲ類。
6、 斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置。
7、 安裝處應無明顯沖擊和振動。

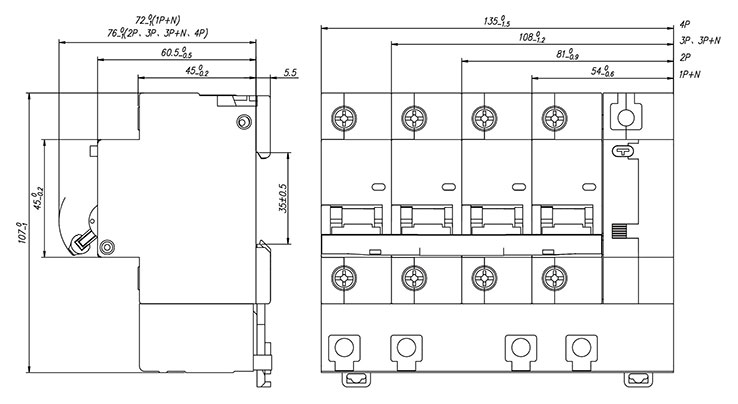

6 導線要求及銅導線截面積
| 額定電流In(A) 銅導線標稱截面積(mm2) | |
| 63 | 16 |
| 80 | 25 |
| 100 | 35 |
| 125 | 50 |
